Avalon Packets to Transactions Converter Core
Transaction Packet Format
| Byte | Field | Description | ||
|---|---|---|---|---|
| 0 | Transaction code | Type of transaction. See Properties of Avalon-ST Interfaces table. | ||
| 1 | Reserved | Reserved for future use. | ||
| [3:2] | Size | Transaction size in bytes. For write transactions | the size indicates the size of the data field. For read transactions | the size indicates the total number of bytes to read. |
| [7:4] | Address | 32-bit address for the transaction. | ||
| [n:8] | Data | Transaction data; data to be written for write transactions. |
Response Packet Format
| Byte | Field | Description |
|---|---|---|
| 0 | Transaction code | The transaction code with the most significant bit inversed. |
| 1 | Reserved | Reserved for future use. |
| [4:2] | Size | Total number of bytes read/written successfully. |
Supported Transactions
| Transaction Code | Avalon-MM Transaction | Description | |
|---|---|---|---|
| 0x00 | Write | non-incrementing address. | Writes data to the given address until the total number of bytes written to the same word address equals to the value specified in the size field. |
| 0x04 | Write | incrementing address. | Writes transaction data starting at the given address. |
| 0x10 | Read | non-incrementing address. | Reads 32 bits of data from the given address until the total number of bytes read from the same address equals to the value specified in the size field. |
| 0x14 | Read | incrementing address. | Reads the number of bytes specified in the size field starting from the given address. |
| 0x7f | No transaction. | No transaction is initiated. You can use this transaction type for testing purposes. Although no transaction is initiated on the Avalon-MM interface | the core still returns a response packet for this transaction code. |
DesignSpark Mechanicalなどで使える3Dモデルの探し方
tracepartsonline.net ここだと、かなりいろんな形式のデータフォーマットで落とせる。 ダウンロードまでにちょっと時間かかる。
自分的には二列のピンヘッダーを結構使うのでこういう任意ピン数のデータが落とせるのは非常にありがたい。
あとこういうよくあるタイプのコネクタはここで落としてる。
PCB Cad Eagleの古いバージョンのダウンロード方法
というかダウンロードサイト
cadsoft.deのFTPサービスが生きているみたいですね。
以下から古いバージョン落とせます。
ftp://ftp.cadsoft.de/eagle/program/
ありがたやー
$ ftp ftp://ftp.cadsoft.de/eagle/program/ Connected to cheetah.cadsoft.de. 220-Welcome to the CadSoft Computer FTP service. 220-Please log in as "anonymous" or "ftp". 220 230 Login successful. Remote system type is UNIX. Using binary mode to transfer files. 200 Switching to Binary mode. 250 Directory successfully changed. 250 Directory successfully changed. ftp> ftp> ls 229 Entering Extended Passive Mode (|||30096|) 150 Here comes the directory listing. lrwxrwxrwx 1 10001 2001 6 Feb 01 2006 4.0 -> 4.09r2 dr-xr-xr-x 2 10001 2001 4096 Jan 29 2015 4.09r2 lrwxrwxrwx 1 10001 2001 6 Dec 13 2006 4.1 -> 4.16r2 dr-xr-xr-x 2 10001 2001 4096 Dec 19 2006 4.16r2 lrwxrwxrwx 1 10001 2001 4 Aug 29 2013 5.0 -> 5.12 dr-xr-xr-x 2 10001 2001 4096 Dec 13 2011 5.12 dr-xr-xr-x 2 10001 2001 4096 Jun 02 2014 6.6 dr-xr-xr-x 2 10001 2001 4096 Jul 14 2014 7.0 drwxr-xr-x 2 10001 2001 4096 Aug 11 2014 7.1 dr-xr-xr-x 2 10001 2001 4096 Nov 27 2014 7.2 dr-xr-xr-x 2 10001 2001 4096 May 11 2015 7.3 dr-xr-xr-x 2 10001 2001 4096 Aug 31 2015 7.4 dr-xr-xr-x 2 10001 2001 4096 Jan 26 2016 7.5 dr-xr-xr-x 2 10001 2001 4096 May 18 2016 7.6 dr-xr-xr-x 2 10001 2001 4096 Oct 05 09:16 7.7 lrwxrwxrwx 1 10001 2001 3 Oct 05 11:25 latest -> 7.7 226 Directory send OK. ftp>
当方4.16r2のライセンスしかもっておらず未だにこれを使ってますが、KiCadに移行するか考え中。
とりあえず今の仕事まではEagle4.16r2にお世話になろう。
Eagle PCB CAD「Board and shcematic are not consistent!」時の対策
Board and shcematic are not consistent! No forward-/backannotation will be performed! Use the ERC command to get a detailed error report.
何がきっかけなのかわからないがたまにこれが発生する。
この状態だとSchematic側で部品を追加してもBoard側には反映されなくなる。何しろすでに一貫性ないから、無い一貫性を維持しようがない。
このときのこの症状が発生したときのERCの結果メッセージは以下ような内容を含んでいる（はず）。
Pins/Pads with different connections: Part Gate Pin Net Pad Signal CN5 G$1 GND GND/2 7 N$63 U16 A I4 GND/3 4 U16 A I5 GND/3 5 U16 A I6 GND/3 6 U16 A I7 GND/3 7
このときの対策としてまずは、
- Schematic側でCN5,U16を削除する。
- Board側でCN5,U16を削除する。
という手順を実施すれば一貫性は復活する（はず）。
一貫性が復活したのちは再びCN5であった部品とU16であった部品を手動で追加すればOK。
ということがわかったのでメモった。
Lattice Diamondの回路図記述回路(.schファイル)をModelSIMでシミュレーション
Lattice Diamondのスケマティック(.schファイル)記述はVHDLに自動的に変換されるのでそれを使えばModelSIMでシミュレーションすることができます。
が、以下のように
library xp2; use xp2.components.all;
Lattice製のコンポーネントに依存したVHDLに変換されます。
これらのコンポーネントにはor2,inv,nr2などの論理素子が含まれ、ソースコードはC:\lscc\diamond\3.8\cae_library\simulation\vhdlにありました。
これらをModelSIMのプロジェクトに含めてコンパイルしても
** Error: src.vhd(5): (vcom-1598) Library "xp2" not found. ** Error: src.vhd(6): (vcom-1136) Unknown identifier "xp2". ** Error: src.vhd(8): VHDL Compiler exiting
と言われて失敗するので、

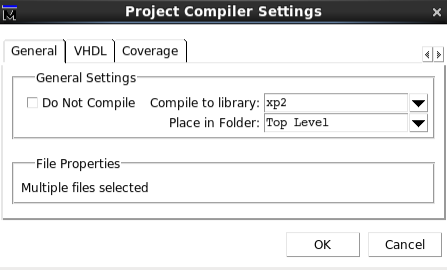

xp2ライブラリとしてコンパイルしたいファイル群を選択してProperties...右クリックメニューを開いて
としたのちTranscriptウィンドウから
vlib xp2
と入力後、コンパイル及び実行できました。
lwIPを使うにあたって
sys_arch.txtを読んでみた
sys_archっていうのは、lwIPを使うプログラマーが用意するべき、sys_arch.hとsys_arch.cのことを言っているんだと思う。
なのでsys_archを用意すれば、ユーザープログラムからlwIP機能を使うことができるんだろう。メールボックスは複数メッセージQueueモードと、単発メッセージランデブーモードがある。
メールボックスのコンテンツであるメッセージはただのポインタでそれ以外の何物でもない。セマフォはsys_sem_tというtypedefされた型であり、これはsys_arch.hに定義されるものであり、sys_arch.hはユーザーが定義するものであります。
ユーザー定義のsys_arch.hをlwIPからインクルードしてもらう。
ブロック図とか書くのに使えそうな文字
| 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | a | b | c | d | e | f | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| e2 94 80 | ─ | ━ | │ | ┃ | ┄ | ┅ | ┆ | ┇ | ┈ | ┉ | ┊ | ┋ | ┌ | ┍ | ┎ | ┏ |
| e2 94 90 | ┐ | ┑ | ┒ | ┓ | └ | ┕ | ┖ | ┗ | ┘ | ┙ | ┚ | ┛ | ├ | ┝ | ┞ | ┟ |
| e2 94 a0 | ┠ | ┡ | ┢ | ┣ | ┤ | ┥ | ┦ | ┧ | ┨ | ┩ | ┪ | ┫ | ┬ | ┭ | ┮ | ┯ |
| e2 94 b0 | ┰ | ┱ | ┲ | ┳ | ┴ | ┵ | ┶ | ┷ | ┸ | ┹ | ┺ | ┻ | ┼ | ┽ | ┾ | ┿ |
| 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | a | b | c | d | e | f | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| e2 95 80 | ╀ | ╁ | ╂ | ╃ | ╄ | ╅ | ╆ | ╇ | ╈ | ╉ | ╊ | ╋ | ╌ | ╍ | ╎ | ╏ |
| e2 95 90 | ═ | ║ | ╒ | ╓ | ╔ | ╕ | ╖ | ╗ | ╘ | ╙ | ╚ | ╛ | ╜ | ╝ | ╞ | ╟ |
| e2 95 a0 | ╠ | ╡ | ╢ | ╣ | ╤ | ╥ | ╦ | ╧ | ╨ | ╩ | ╪ | ╫ | ╬ | ╭ | ╮ | ╯ |
| e2 95 b0 | ╰ | ╱ | ╲ | ╳ | ╴ | ╵ | ╶ | ╷ | ╸ | ╹ | ╺ | ╻ | ╼ | ╽ | ╾ | ╿ |
